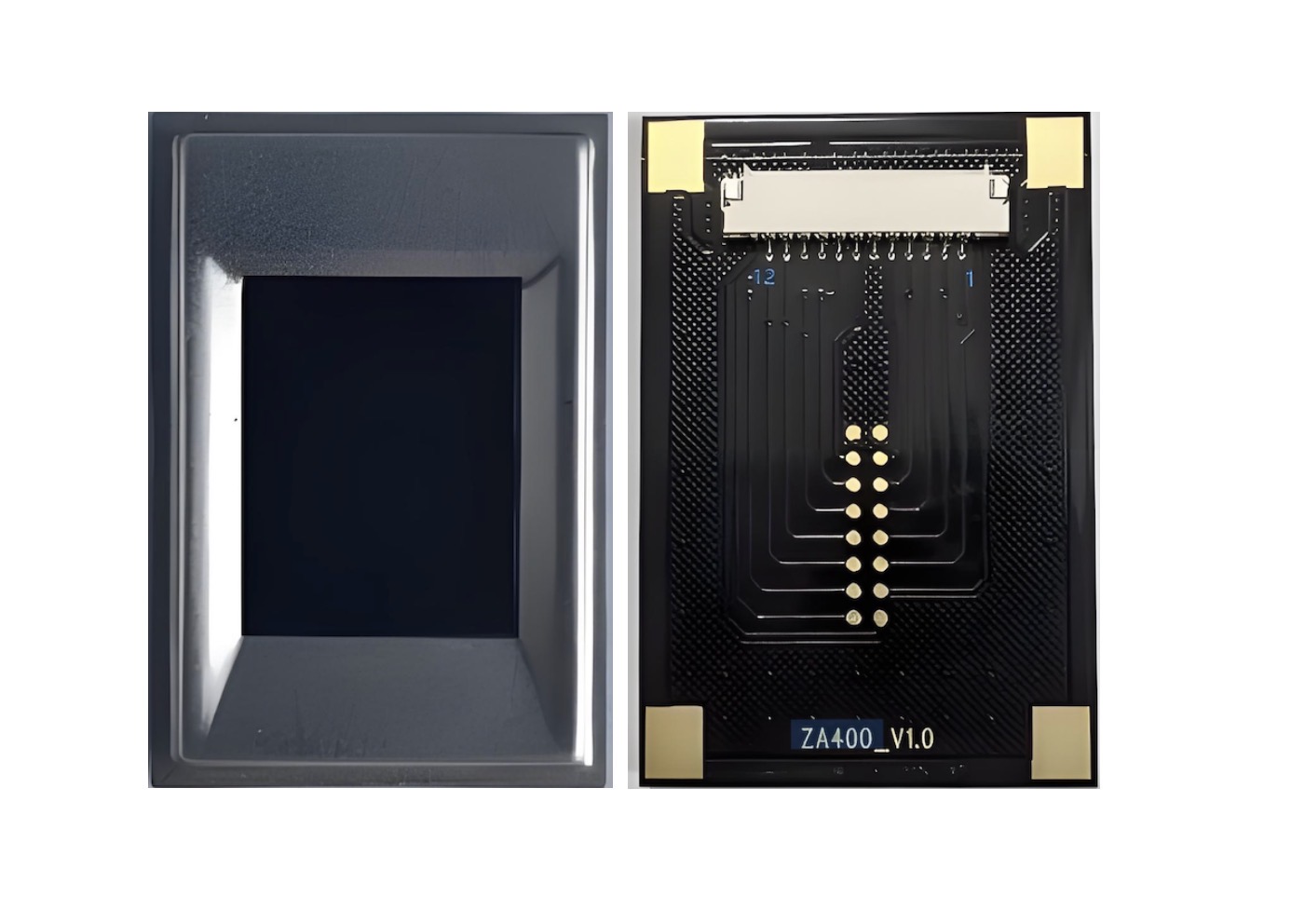

FBI FAP20 Fingerprint sensor
Describir:A9 es un sensor de huellas digitales de alto rendimiento desarrollado de forma independiente por nuestra empresa. Este sensor tiene características tales como área de superficie de imagen completa y bajo consumo de energía y cumple con el estándar FBI FAP20. Es un sensor capacitivo altamente integrado con alta confiabilidad, buena adaptabilidad a dedos secos y mojados, y adquisición de imagen clara. El sensor funciona excepcionalmente bien en términos de facilidad de uso y durabilidad. Es estable y tiene una larga vida útil, y está bien adaptado a condiciones adversas como altas y bajas temperaturas y tormentas de arena. Combinado con nuestra company's algoritmo de huellas digitales, que normalmente puede recoger los dedos que están secos, agrietados, sucios, húmedos, y así sucesivamente, y tiene buenos resultados de comparación.
Característicasdel producto
Alta calidad de impresión digital: la tecnología de impresión digital capacitiva tiene una calidad de imagen más alta.
Alta capacidad anti-falsificación: tiene una fuerte capacidad para distinguir huellas digitales falsas.
Adaptabilidad fuerte: normalmente puede recoger los dedos en condiciones secas, agrietadas, sucias, húmedas y otras condiciones y tiene una buena adaptabilidad.
International standards: cumple con el estándar FBI FAP20 en los Estados Unidos.
Descripción de la interfaz: adopta la interfaz de comunicación QSQI de alta velocidad y es compatible con la comunicación de la interfaz SQI.
características
1. Sensor de Sensor de área de huella digital capaci2d
2. Sensor de 300x400 píxeles
3. Resolución espacial de 508 DPI
4. Niveles de gris de 8 bits
5. 15,0 mm x 20,0 mm de área de detección activa
6. Interfaz SPI de alta velocidad
7. Velocidad de captura de imagen hasta 2 Mpixel/ seg
8. Protección contra ESD: + / - 15kV (modo aire)
9. Baja potencia: modo Normal y Stand-by
10. > 3,5 millones de ubicaciones de dedos
11. Interfaz de conexión FPC/FFC
12. Diseño SMD (dispositivo SMT) (opcional)
Parámetros técnicos del producto
clasificación | Índice de parámetros | Explicación de los parámetros |
Parámetros eléctricos | Tensión de tensión de trabajo | DC-5V (rango de tensión: 5V − 10%) |
Corriente de trabajo. | 25mA | |
Corriente estática. | 65uA | |
Sensor | Tipo de Sensor | Sensor de capacitancia de semiconductores |
Método de adquisición | prenprespresat | |
Vida útil | Mayor de 1 millón de veces (parámetros proporcionados por el fabricante). | |
Tamaño del módulo (dos Opciones están disponibles) | 34.4x22.4x4.4mm(el tamaño del marco es compatible con FAP10) /38.5x26.0x2.8mm | |
Los píxeles de la imagen | 300*400pixel | |
Tamaño del Sensor | 15.15 X 20.66mm | |
Resolución de imágenes | 500dpi | |
Rango dinámico de nivel de gris | 150 ≥ | |
ESD(Air) | 15kv | |
Eds (Toutch) | 8kv | |
Cruz recorrecorrecorrecorrecorrecorrecorrecorrecorrecorrecorrecorrecorrecorrecor | 5B | |
pencildureza | 7H | |
RCA RCA | > 200 ciclo | |
PIV | certificación | |
Condiciones de trabajo | Temperatura de funcionamiento | -20℃-+70℃ |
Temperatura de almacenamiento | -40℃-+80℃ | |
Humedad de trabajo | <90%R.H(sin condensación) | |
Humedad de almacenamiento | 20~93% R.H |
Definición de interfaz
Número de teléfono | PAD | Descripción de las funciones | imagen |
1 | NC | NC |
|
2 | QSPI_MISO | SPI MISO | |
3 | VDD33 | Entrada de alimentación de 3.3V a 3.6V | |
4 | restablecer | Restablecimiento del módulo | |
5 | QSPI_SCK | Reloj QSPI | |
6 | VSS | El terreno | |
7 | QSPI_MOSI | Pines de entrada/salida de datos para la interfaz QSPI. | |
8 | QSPI_CS | Chip select pin for SPI interface (en inglés). | |
9 | ESD_GND | Tierra de los pines de ESD. | |
10 | NC | NC | |
11 | QSPI_IO2 | Pines de salida de datos para la interfaz QSPI | |
12 | QSPI_IO3 | Pines de salida de datos para la interfaz QSPI |
